  纯度内卷: 芯片制程升级,倒逼水质极致进化

  很多人以为“水干净”只是基础要求,但在半导体领域,普通的“干净”远远不够。芯片制程从28nm迭代至5nm、3nm先进工艺,不仅是硬件技术的突破,更对工艺用水纯度提出了指数级跃升的严苛要求,每一项指标都逼近物理极限。

  相较于成熟制程,先进制程超纯水核心标准全面升级:

  电阻率:稳定达到18.2MΩ·cm理论极值

  总有机碳:从5ppb压缩至0.5ppb,近乎零有机物残留

  硼含量:收紧至0.05ppt以下,杜绝微量杂质干扰

  微粒子:杂质颗粒控制精度提升10倍,严控至1个/mL以内

  目前,国内GB/T 11446.1-2013国标与国际SEMI标准双向接轨,高端芯片产线必须遵循最高等级EW-I标准生产。可以说,超纯水的纯净度,就是先进芯片制程的“准入门槛”。

  市场爆发: 十年十倍增长,国产赛道迎来黄金期

  半导体产业的高速扩张,直接带动超纯水市场持续狂奔,全球及国内市场均呈现稳步增长态势,而中国市场增速远超全球平均水平,国产化红利持续释放。

  从市场数据来看:

  全球市场:2024年规模约122.3亿元,预计2031年突破190.8亿元,增量空间广阔

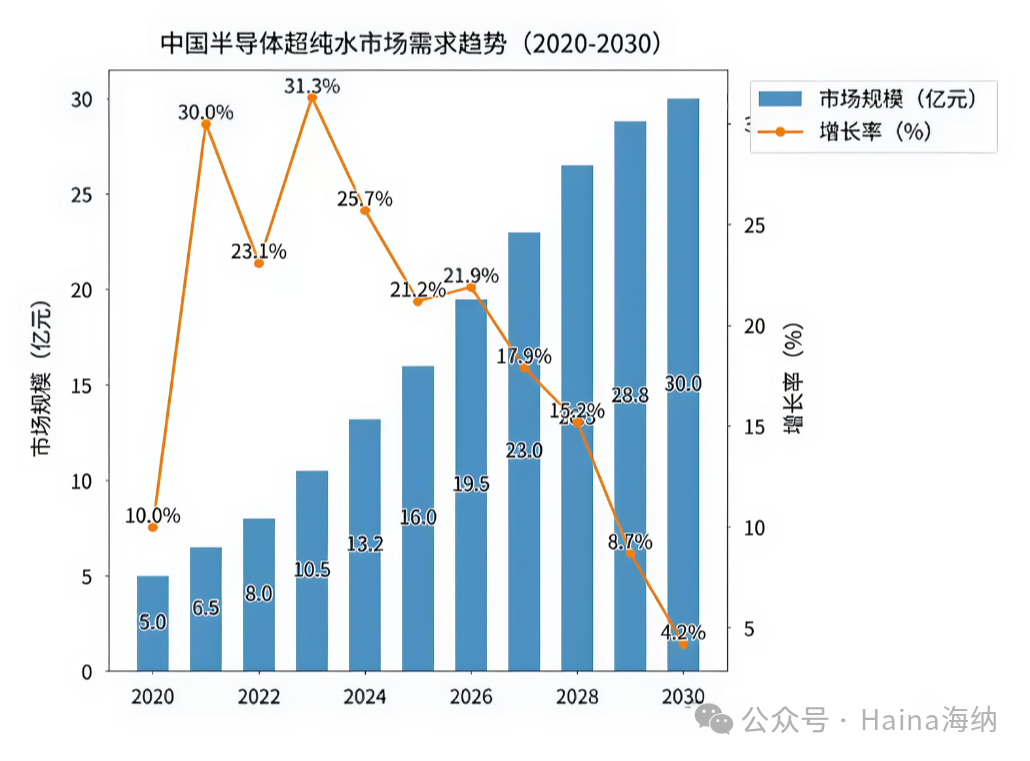

  中国市场:增长势头迅猛,从2020年5亿元规模,预计2030年攀升至30亿元,十年实现6倍增长,年复合增长率高达16.6%

  增长拐点:2023年国内市场增速飙升至31.3%,核心驱动力正是半导体产业链国产化加速落地

半导体超纯水:芯片制造的“血液”,如何撬动百亿市场?

半导体超纯水:芯片制造的“血液”,如何撬动百亿市场?

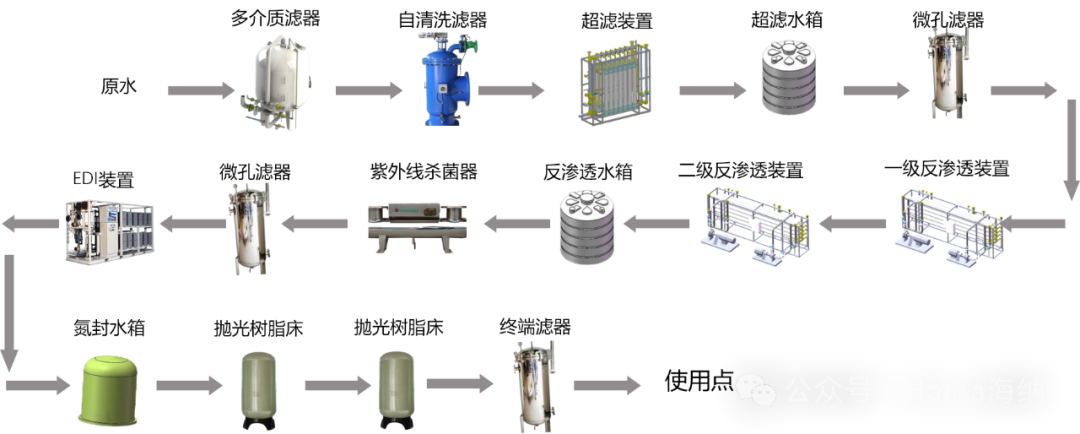

  如今,反渗透、EDI电去离子、紫外氧化等成熟技术组合,已成为半导体超纯水制备的行业标配,为产业规模化发展筑牢技术根基。

  技术破局: 核心部件突围,国产替代全面提速

  过去,半导体超纯水高端核心设备、膜材料长期被海外品牌垄断,国内企业不仅面临采购成本高、供应链不稳定、交付周期长等痛点,高端制程用水需求也难以得到满足。近年来,以国产企业为代表的本土力量持续攻坚核心技术,彻底打破海外垄断格局。

半导体超纯水:芯片制造的“血液”,如何撬动百亿市场?



  核心突破:高性能脱气膜国产化替代

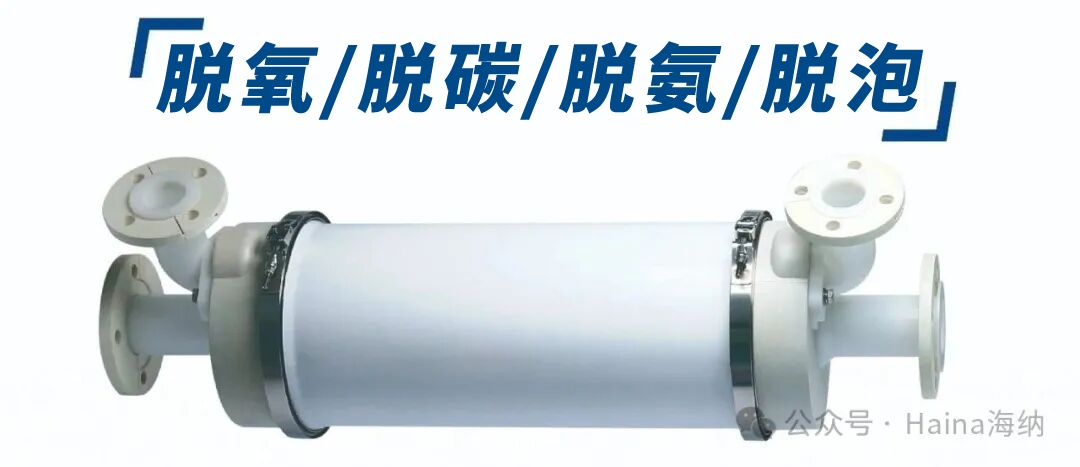

  脱气膜是超纯水制备的关键核心部件,直接决定水质中溶解气体、氨氮等杂质的去除效果。针对海外产品短板,海纳深耕膜材料技术研发,推出对标国际一线水准的高性能脱气膜,完美适配半导体先进制程用水需求。产品核心优势十分突出:可将水中氨氮脱除至1ppm、溶解氧降至1ppb、二氧化碳脱至1ppm,全程无需调整pH值,无二次污染、水质稳定性极强。同时,依托规模化生产优势,大幅降低设备及耗材采购成本,让中小半导体企业也能用上高端国产脱气膜产品。

  在技术研发层面,海纳与浙江工业大学共建联合实验室,聚焦膜材料核心技术课题协同攻关,持续迭代产品性能;在落地应用层面,海纳超纯水膜系统已成功服务多家头部半导体企业,设备能耗相较传统进口设备大幅优化,实现降本增效双重突破。

半导体超纯水:芯片制造的“血液”,如何撬动百亿市场?

  四大产业集群

  国内半导体产能集中分布,也形成了差异化的超纯水需求格局,四大产业集群错位发展,赛道热度持续攀升:

  长三角集群(核心主力):汇聚中芯国际、华虹半导体等头部先进产线,占据全国45%以上的超纯水市场需求,是国内最大的消费市场。

  珠三角集群(高速增长):依托华为、比亚迪等终端电子企业产能扩张,半导体配套产业快速崛起,区域市场增速达18%。

  成渝集群(潜力爆发):聚焦存储芯片、OLED面板核心赛道,产业布局提速,市场增速从12%跃升至22%,增长势头强劲。

  京津冀集群(高精尖):主打功率器件、先进封装领域,对超纯水的生物污染、微量杂质控制指标要求更为严苛,高端用水需求突出。

  国产超纯水, 赋能半导体自主可控

  从十年5亿到30亿的市场飞跃,从28nm成熟制程到5nm先进工艺的技术迭代,半导体超纯水产业正站在市场扩张+技术迭代的双重风口。

  未来,以海纳环保为代表的国产科创企业,将持续深耕膜材料核心技术,攻坚高端超纯水制备难题,以高性价比、高稳定性的国产产品替代进口,全方位赋能国内半导体产业链,助力行业实现真正的自主可控、高质量发展。
